ИДЕАЛЬНАЯ ГЕОМЕТРИЯ
Компьютерное управление процессом нагрева и формовки гарантирует постоянство радиуса по всей плоскости изделия.
📱
Поверните телефон
Пожалуйста, используйте вертикальную ориентацию экрана для удобного просмотра
Однорадиусное моллированное стекло — термически формованное стекло с постоянным радиусом кривизны по цилиндрической поверхности. Технология изготовления обеспечивает стабильность геометрии, высокую прочность (класс А) и отсутствие оптических искажений.
Однорадиусная форма моллирования
YBG GLASS

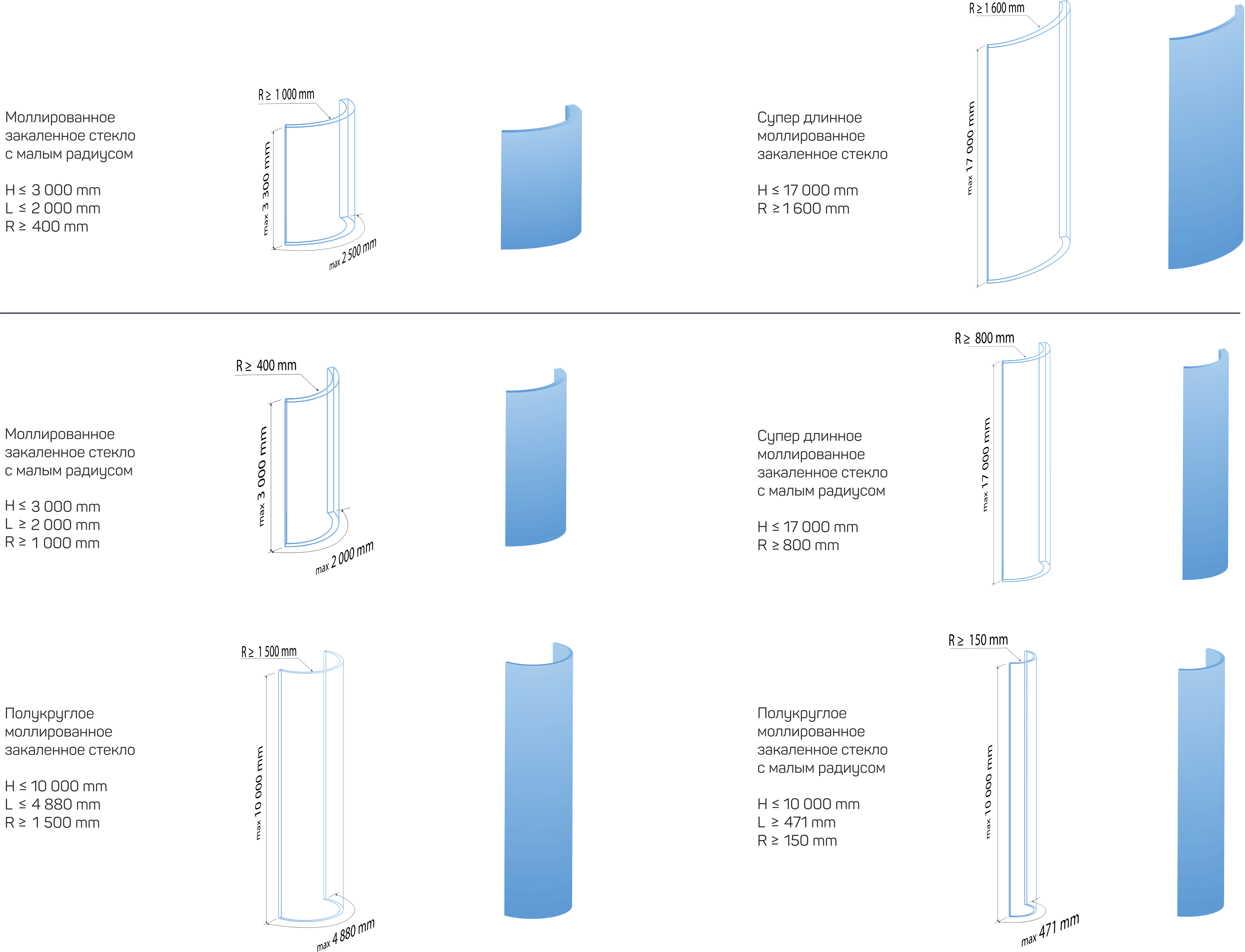

Спецификация
Моллированное закаленное стекло с малым радиусом
H ≤ 3 300 mm
L ≤ 2 500 mm
R ≥ 1 000 mm
Моллированное закаленное стекло с малым радиусом
H ≤ 3 000 mm
L ≤ 2 000 mm
R ≥ 400 mm
Полукруглое
моллированное
закаленное стекло
H ≤ 10 000 mm
L ≤ 4 880 mm
R ≥ 1 500 mm
Полукруглое
моллированное
закаленное стекло
с малым радиусом
H ≤ 10 000 mm
L ≤ 471 mm
R ≥ 150 mm
Супер длинное
моллированное
закаленное стекло
H ≤ 17 000 mm
R ≥ 1 600 mm
Супер длинное
моллированное
закаленное стеклос малым радиусом
H ≤ 17 000 mm
R ≥ 800 mm
Моллированное закаленное стекло
с супер длинной дугой
H ≤ 3 300 mm
L ≤ 8 000 mm
R ≤ 5000 mm
Преимущества
ДЕКОРАТИВНАЯ ОБРАБОТКА
Возможно нанесение цифровой керамической печати DIP или шелкографии в строгом соответствии с техническими требованиями проекта.
ОПТИЧЕСКАЯ ЧИСТОТА
Отсутствие механических напряжений и оптических искажений благодаря контролируемому термическому процессу гарантирует прозрачность и безупречный внешний вид остекления.
Толщина стекла: 5–25 мм
Определяется условиями проекта и рассчитывается индивидуально в зависимости от радиуса изгиба, ветровых и эксплуатационных нагрузок.
Стекло
В соответствии с проектными задачами возможно применение следующих типов стекла:
В соответствии с проектными задачами возможно применение следующих типов конструкций:
Определяется условиями проекта и рассчитывается индивидуально в зависимости от радиуса изгиба, ветровых и эксплуатационных нагрузок.
- Минимальный радиус: R 150 мм
- Макс. длина гиба: 8 000 мм
- Макс. размер панели: 17 000 × 3 300 мм
Стекло
В соответствии с проектными задачами возможно применение следующих типов стекла:
- Прозрачное флоат-стекло;
- Просветлённое стекло (low-iron);
- Тонированное в массе стекло;
- Энергосберегающее Low-E стекло;
- Мультифункциональное стекло.
В соответствии с проектными задачами возможно применение следующих типов конструкций:
- Многослойное безопасное стекло (триплекс);
- Одно- и двухкамерные стеклопакеты, в том числе с функциональными покрытиями;
- Комбинированные мультифункциональные конструкции.
Механическая обработка
Обработка кромки (торца)
Декоративная обработка
Шелкография
Обработка кромки (торца)
- Прямолинейная обработка: Для прямых торцов гнутого стекла (верхний и нижний срезы) доступны все стандартные виды кромки: еврокромка (полированная), шлифованная кромка (матовый ровный торец) и фацет (декоративная полировка под углом).
- Криволинейная обработка: Обработка самой дуги (радиусных торцов) выполняется на специальных станках с ЧПУ, что гарантирует идеальное повторение радиуса и высокое качество полировки по всей длине.
- Сверление отверстий: Алмазное сверление отверстий различного диаметра в готовом гнутом изделии.
- Фрезеровка пазов и выборок: Для создания скрытых креплений или сложных соединений могут выполняться фрезерованные пазы на ЧПУ-обрабатывающих центрах, адаптированных для работы с криволинейными деталями.
Декоративная обработка
Шелкография
- Нанесение декоративного изображения на готовое моллированное стекло путём продавливания специальных керамических красок (фритт) через трафаретную сетку. После нанесения изделие проходит высокотемпературную обработку, в ходе которой краски вплавляются в поверхность стекла. Это обеспечивает исключительную стойкость декора к УФ-излучению, механическому истиранию и атмосферным воздействиям, что позволяет применять такие изделия как в интерьере, так и в наружном остеклении.
- Цифровая керамическая печать, при которой изображение наносится непосредственно на готовое моллированное стекло с последующим высокотемпературным вплавлением (540–700 °C). Керамические чернила на основе стеклянной фритты спекаются с поверхностью, обеспечивая исключительную стойкость к УФ-излучению, атмосферным воздействиям и истиранию. Разрешение до 1440 dpi позволяет воспроизводить полноцветные изображения фотографического качества.
Фасады и витражи
- Формирование криволинейных фасадных систем, витрин и входных групп с плавными линиями для торговых и бизнес-центров, гостиниц и административных зданий.
- Остекление пространств с постоянным радиусом кривизны, обеспечивающее равномерное естественное освещение и визуальную лёгкость конструкций.
- Радиусное остекление входов с повышенными требованиями к прочности и эстетике.
- Светопрозрачные конструкции цилиндрической формы для зимних садов, пассажей и панорамных крыш.
- Зонирование помещений с помощью радиусных перегородок, сохраняющих свет и визуальный простор.
- Безопасные ограждения лестниц, балконов и террас с постоянным радиусом изгиба.
- Остекление с плавными линиями в частных домах и квартирах.
- Защитные конструкции с плавными радиусными линиями для жилых и коммерческих зданий, обеспечивающие безопасность и панорамный обзор.
- Радиусные ограждения открытых пространств с повышенными требованиями к безопасности и ветровым нагрузкам.
- Защитные конструкции с постоянным радиусом, не блокирующие обзор.
- Стеклянные витрины, прилавки и стеллажи цилиндрической формы.
- Остекление лифтов панорамного типа с радиусными элементами.
Этап 1. Инженерная консультация и анализ проекта
Обсудите ваш проект с инженером YBG Glass. На этом этапе важно передать исходные данные:
Этап 2. Разработка технического задания и расчёт
На основе полученных данных мы формируем детальное техническое задание, которое включает:
Этап 3. Изготовление Mock-up (опционально)
Для особо сложных или ответственных проектов возможно изготовление пробного образца. Это позволяет:
Этап 4. Производство и контроль качества
После утверждения всех параметров запускается полный цикл производства:
Этап 5. Сроки изготовления
Сроки зависят от сложности геометрии и необходимости изготовления пространственной матрицы.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов и подписания спецификации.
Этап 6. Доставка и сопровождение
Готовые изделия поставляются с паспортами качества и сертификатами соответствия. При необходимости наши инженеры предоставляют консультации по монтажу и креплению радиусных конструкций.
Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
Обсудите ваш проект с инженером YBG Glass. На этом этапе важно передать исходные данные:
- Архитектурные чертежи или эскизы с указанием радиусов и габаритов;
- Требования к нагрузкам (ветровые, снеговые, эксплуатационные);
- Пожелания по типу стекла и декоративной обработке.
Этап 2. Разработка технического задания и расчёт
На основе полученных данных мы формируем детальное техническое задание, которое включает:
- Подбор толщины и типа стекла под заданный радиус;
- Расчёт несущей способности и соответствия нормативной базе (ГОСТ);
- Определение необходимых видов обработки (кромка, отверстия, декор).
Этап 3. Изготовление Mock-up (опционально)
Для особо сложных или ответственных проектов возможно изготовление пробного образца. Это позволяет:
- Визуально оценить геометрию и оптику будущего изделия;
- Согласовать радиус и качество обработки кромки;
- Утвердить декоративное решение (цвет, матирование, печать).
Этап 4. Производство и контроль качества
После утверждения всех параметров запускается полный цикл производства:
- Прецизионный раскрой заготовки;
- Моллирование с компьютерным контролем нагрева;
- Интегрированная закалка (класс безопасности А);
- Механическая обработка кромок и сверление отверстий;
- Декорирование (DIP-печать, шелкография, матирование) — при необходимости.
Этап 5. Сроки изготовления
Сроки зависят от сложности геометрии и необходимости изготовления пространственной матрицы.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов и подписания спецификации.
Этап 6. Доставка и сопровождение
Готовые изделия поставляются с паспортами качества и сертификатами соответствия. При необходимости наши инженеры предоставляют консультации по монтажу и креплению радиусных конструкций.
Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
КЕЙС YBG GLASS
Изготовление плоского и моллированного многослойного стекла для ограждения балконов. Цифровая DIP печать на стекле по индивидуальному эскизу.
Конструктивная формула изделий:
Изделие 1: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Изделие 2: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 3.04mm PVB / 10mm CSG Clear(M1)FT
Изделие 3: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Изделие 4: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Конструктивная формула изделий:
Изделие 1: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Изделие 2: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 3.04mm PVB / 10mm CSG Clear(M1)FT
Изделие 3: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Изделие 4: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
ЖК «СОЮЗ» Москва, Россия
Витрина изделий YBG Glass
Обсудите ваш проект с инженером YBG Glass
При наличии пришлите техническое задание, чертежи или эскизы для детального расчета и предложения оптимального решения для вашего проекта. YOUR BEST GLASS
Официальный представитель YBG Glass в России компания EAST-WEST GROUP
Московская область, Одинцовский ГО, Заречье пгт, ЖК 12 месяцев, стр. 13.
ПРОДУКЦИЯ
О НАС
МОЛЛИРОВАННОЕ СТЕКЛО | YBG GLASS
Однорадиусная форма моллирования
Однорадиусное моллированное стекло — термически формованное стекло с постоянным радиусом кривизны по цилиндрической поверхности. Технология изготовления обеспечивает стабильность геометрии, высокую прочность (класс А) и отсутствие оптических искажений.
Спецификация
Моллированное закаленное стекло
с супер длинной дугой
H ≤ 3 300 mm
L ≤ 8 000 mm
R ≤ 5000 mm
Моллированное закаленное стекло
с малым радиусом
H ≤ 3 300 mm
L ≤ 2 500 mm
R ≥ 1 000 mm
Моллированное закаленное стекло
с малым радиусом
H ≤ 3 000 mm
L ≤ 2 000 mm
R ≥ 400 mm
Полукруглое
моллированное
закаленное стекло
H ≤ 10 000 mm
L ≤ 4 880 mm
R ≥ 1 500 mm
Полукруглое
моллированное
закаленное стекло
с малым радиусом
H ≤ 10 000 mm
L ≤ 471 mm
R ≥ 150 mm
Супер длинное
моллированное
закаленное стекло
H ≤ 17 000 mm
R ≥ 1 600 mm
Супер длинное
моллированное
закаленное стекло
с малым радиусом
H ≤ 17 000 mm
R ≥ 800 mm
идеальная
геометрия
геометрия
декоративная обработка
оптическая
чистота
чистота
Компьютерное управление процессом нагрева и формовки гарантирует постоянство радиуса по всей плоскости изделия.
Возможно нанесения цифровой керамической печати DIP или шелкографии в строгом соответствии с техническими требованиями проекта.
Отсутствие механических напряжений и оптических искажений благодаря контролируемому термическому процессу гарантирует прозрачность и безупречный внешний вид остекления.
Толщина стекла: 5–25 мм
Определяется условиями проекта и рассчитывается индивидуально в зависимости от радиуса изгиба, ветровых и эксплуатационных нагрузок.
Стекло
В соответствии с проектными задачами возможно применение следующих типов стекла:
В соответствии с проектными задачами возможно применение следующих типов конструкций:
Определяется условиями проекта и рассчитывается индивидуально в зависимости от радиуса изгиба, ветровых и эксплуатационных нагрузок.
- Минимальный радиус: R 150 мм
- Макс. длина гиба: 8 000 мм
- Макс. размер панели: 17 000 × 3 300 мм
Стекло
В соответствии с проектными задачами возможно применение следующих типов стекла:
- Прозрачное флоат-стекло;
- Просветлённое стекло (low-iron);
- Тонированное в массе стекло;
- Энергосберегающее Low-E стекло;
- Мультифункциональное стекло.
В соответствии с проектными задачами возможно применение следующих типов конструкций:
- Многослойное безопасное стекло (триплекс);
- Одно- и двухкамерные стеклопакеты, в том числе с функциональными покрытиями;
- Комбинированные мультифункциональные конструкции.
Механическая обработка
Обработка кромки (торца)
Декоративная обработка
Шелкография
Обработка кромки (торца)
- Прямолинейная обработка: Для прямых торцов гнутого стекла (верхний и нижний срезы) доступны все стандартные виды кромки: еврокромка (полированная), шлифованная кромка (матовый ровный торец) и фацет (декоративная полировка под углом).
- Криволинейная обработка: Обработка самой дуги (радиусных торцов) выполняется на специальных станках с ЧПУ, что гарантирует идеальное повторение радиуса и высокое качество полировки по всей длине.
- Сверление отверстий: Алмазное сверление отверстий различного диаметра в готовом гнутом изделии.
- Фрезеровка пазов и выборок: Для создания скрытых креплений или сложных соединений могут выполняться фрезерованные пазы на ЧПУ-обрабатывающих центрах, адаптированных для работы с криволинейными деталями.
Декоративная обработка
Шелкография
- Нанесение декоративного изображения на готовое моллированное стекло путём продавливания специальных керамических красок (фритт) через трафаретную сетку. После нанесения изделие проходит высокотемпературную обработку, в ходе которой краски вплавляются в поверхность стекла. Это обеспечивает исключительную стойкость декора к УФ-излучению, механическому истиранию и атмосферным воздействиям, что позволяет применять такие изделия как в интерьере, так и в наружном остеклении.
- Цифровая керамическая печать, при которой изображение наносится непосредственно на готовое моллированное стекло с последующим высокотемпературным вплавлением (540–700 °C). Керамические чернила на основе стеклянной фритты спекаются с поверхностью, обеспечивая исключительную стойкость к УФ-излучению, атмосферным воздействиям и истиранию. Разрешение до 1440 dpi позволяет воспроизводить полноцветные изображения фотографического качества.
Фасады и витражи
- Формирование криволинейных фасадных систем, витрин и входных групп с плавными линиями для торговых и бизнес-центров, гостиниц и административных зданий.
- Остекление пространств с постоянным радиусом кривизны, обеспечивающее равномерное естественное освещение и визуальную лёгкость конструкций.
- Радиусное остекление входов с повышенными требованиями к прочности и эстетике.
- Светопрозрачные конструкции цилиндрической формы для зимних садов, пассажей и панорамных крыш.
- Зонирование помещений с помощью радиусных перегородок, сохраняющих свет и визуальный простор.
- Безопасные ограждения лестниц, балконов и террас с постоянным радиусом изгиба.
- Остекление с плавными линиями в частных домах и квартирах.
- Защитные конструкции с плавными радиусными линиями для жилых и коммерческих зданий, обеспечивающие безопасность и панорамный обзор.
- Радиусные ограждения открытых пространств с повышенными требованиями к безопасности и ветровым нагрузкам.
- Защитные конструкции с постоянным радиусом, не блокирующие обзор.
- Стеклянные витрины, прилавки и стеллажи цилиндрической формы.
- Остекление лифтов панорамного типа с радиусными элементами.
Этап 1. Инженерная консультация и анализ проекта
Обсудите ваш проект с инженером YBG Glass. На этом этапе важно передать исходные данные:
Этап 2. Разработка технического задания и расчёт
На основе полученных данных мы формируем детальное техническое задание, которое включает:
Этап 3. Изготовление Mock-up (опционально)
Для особо сложных или ответственных проектов возможно изготовление пробного образца. Это позволяет:
Этап 4. Производство и контроль качества
После утверждения всех параметров запускается полный цикл производства:
Этап 5. Сроки изготовления
Сроки зависят от сложности геометрии и необходимости изготовления пространственной матрицы.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов и подписания спецификации.
Этап 6. Доставка и сопровождение
Готовые изделия поставляются с паспортами качества и сертификатами соответствия. При необходимости наши инженеры предоставляют консультации по монтажу и креплению радиусных конструкций.
Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
Обсудите ваш проект с инженером YBG Glass. На этом этапе важно передать исходные данные:
- Архитектурные чертежи или эскизы с указанием радиусов и габаритов;
- Требования к нагрузкам (ветровые, снеговые, эксплуатационные);
- Пожелания по типу стекла и декоративной обработке.
Этап 2. Разработка технического задания и расчёт
На основе полученных данных мы формируем детальное техническое задание, которое включает:
- Подбор толщины и типа стекла под заданный радиус;
- Расчёт несущей способности и соответствия нормативной базе (ГОСТ);
- Определение необходимых видов обработки (кромка, отверстия, декор).
Этап 3. Изготовление Mock-up (опционально)
Для особо сложных или ответственных проектов возможно изготовление пробного образца. Это позволяет:
- Визуально оценить геометрию и оптику будущего изделия;
- Согласовать радиус и качество обработки кромки;
- Утвердить декоративное решение (цвет, матирование, печать).
Этап 4. Производство и контроль качества
После утверждения всех параметров запускается полный цикл производства:
- Прецизионный раскрой заготовки;
- Моллирование с компьютерным контролем нагрева;
- Интегрированная закалка (класс безопасности А);
- Механическая обработка кромок и сверление отверстий;
- Декорирование (DIP-печать, шелкография, матирование) — при необходимости.
Этап 5. Сроки изготовления
Сроки зависят от сложности геометрии и необходимости изготовления пространственной матрицы.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов и подписания спецификации.
Этап 6. Доставка и сопровождение
Готовые изделия поставляются с паспортами качества и сертификатами соответствия. При необходимости наши инженеры предоставляют консультации по монтажу и креплению радиусных конструкций.
Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
КЕЙС YBG GLASS

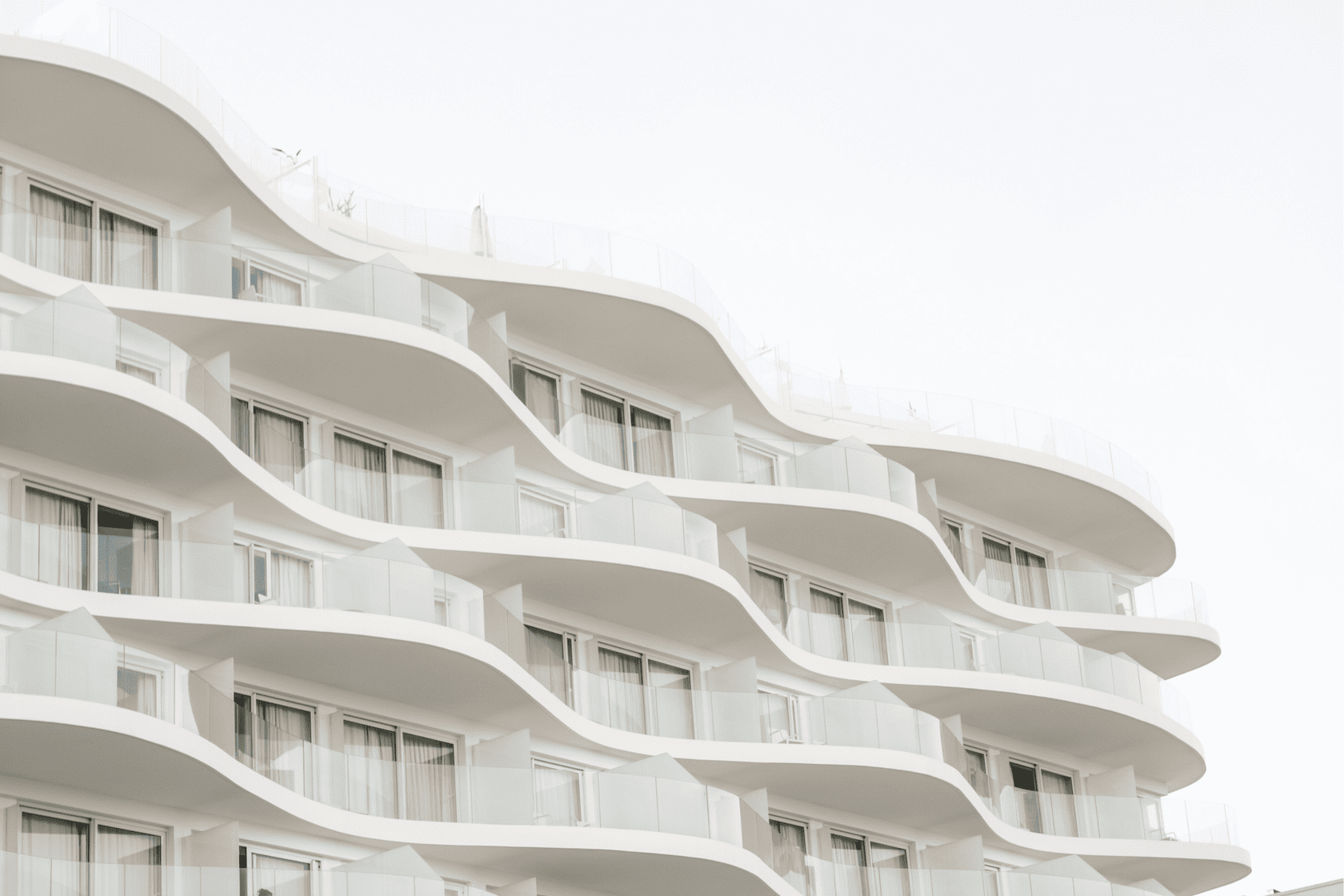

Изготовление плоского и моллированного многослойного стекла для ограждения балконов. Цифровая DIP печать на стекле по индивидуальному эскизу.
Конструктивная формула изделий:
Изделие 1: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Изделие 2: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 3.04mm PVB / 10mm CSG Clear(M1)FT
Изделие 3: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
Изделие 4: 10mm CSG Clear(M1)FT Ceramic print RAL7021#2 / 1.52mm PVB / 10mm CSG Clear(M1)FT
ЖК «СОЮЗ» Москва, Россия
Витрина изделий YBG Glass
Обсудите ваш проект с инженером YBG Glass
При наличии пришлите техническое задание, чертежи
или эскизы для детального расчета и предложения
оптимального решения для вашего проекта.
YOUR BEST GLASS
Официальный представитель YBG Glass в России компания EAST-WEST GROUP
Московская область, Одинцовский ГО, Заречье пгт, ЖК 12 месяцев, стр. 13.
ПРОДУКЦИЯ
О НАС
