Купол площади Тяньчи Сяньюань

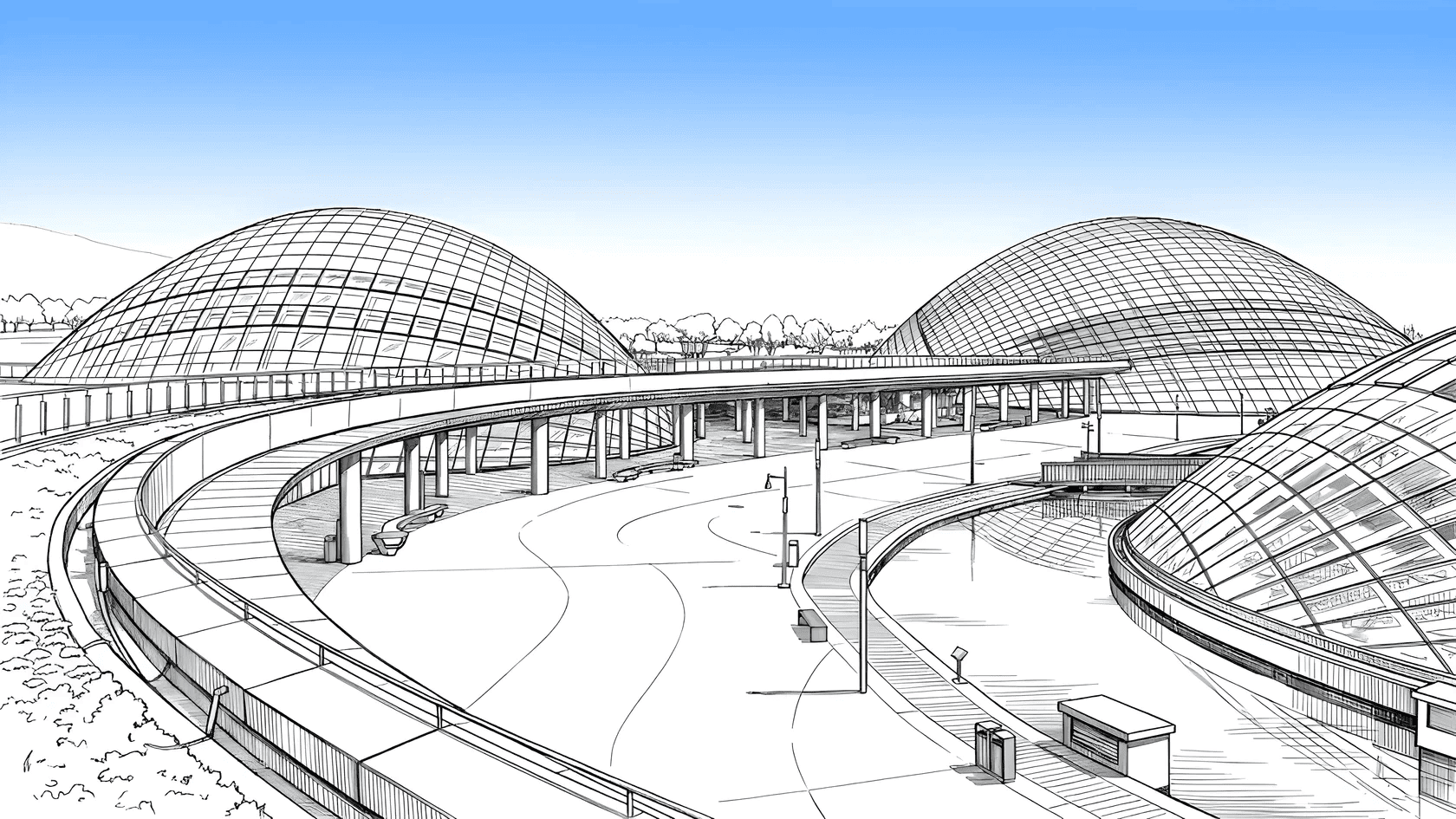

Уникальный архитектурный объект — большой стеклянный купол сложной конструкции, напоминающий мыльный пузырь или летающую тарелку. Состоит из множества сегментов стекла, соединенных между собой металлическим каркасом. Конструкция создает ощущение легкости и воздушности, парящей над землей. Название «Тяньчи Сяньюань» отсылает к озеру Тяньчи («Небесный пруд») в горах Чанбайшань на границе Китая и Южной Кореи, а «Сяньюань» переводится как «Сад бессмертных / небожителей». Проект воплощает философию гармонии неба, природы и человека через архитектуру света и стекла.
Техническое задание
Изготовление двухрадиусных (сферических) моллированных стеклопакетов для большепролетного купола. Ключевые требования: высокая несущая способность для восприятия снеговых нагрузок, устойчивость к перепадам температур, обеспечение панорамной прозрачности и энергоэффективности.
Спецификация изделия
Локация
Республика Южная Корея.
Республика Южная Корея.
Двухрадиусный гнутый стеклопакет с энергосберегающим покрытием:
12 LI (FT) [Single Silver Low-E (LYE-70) 2#] – 12 Ar – 8 LI (FT) – 2,28 PVB – 8 LI (FT)
Описание изделия
Конструктивная формула
12 мм – осветленное (Low-Iron) двухрадиусное гнутое закаленное стекло с энергосберегающим покрытием однослойное серебряное LOW-E (LYE-70) (поверхность №2)
12 мм – аргон (концентрация 90%), дистанционная рамка
8 мм – осветленное (Low-Iron) двухрадиусное гнутое закаленное стекло
2,28 мм – межслойная пленка PVB
8 мм – осветленное (Low-Iron) двухрадиусное гнутое закаленное стекло
Инженерные решения
Двухрадиусное гнутье (сферическое): Стекло изогнуто в двух плоскостях для формирования сложной сегментной геометрии купола.
Асимметричная конструкция (12+8+8): Более толстое наружное стекло (12 мм) обеспечивает устойчивость к снеговым и ветровым нагрузкам, а внутренний триплекс (8+8 мм) гарантирует безопасность и осколоудержание для посетителей под куполом.
Низкоэмиссионное покрытие LOW-E (LYE-70, однослойное серебряное): Нанесено на поверхность №2 (внешняя сторона наружного стекла). Обеспечивает энергоэффективность купола, снижая теплопотери зимой и уменьшая перегрев в солнечные дни, что критически важно для сохранения комфортного микроклимата внутри.
Аргоновое заполнение (12AR, 90%): Повышает теплоизоляцию всего стеклопакета.
Закаленное стекло (Fully Tempered) во всех слоях: Все компоненты прошли HST-тест (Heat Soak Test) для минимизации риска спонтанного разрушения от никель-сульфидных включений.
Осветленное стекло (Low-Iron) и PVB-пленка: Максимальная прозрачность без зеленоватого оттенка и защита от УФ-излучения (до 99%).
Асимметричная конструкция (12+8+8): Более толстое наружное стекло (12 мм) обеспечивает устойчивость к снеговым и ветровым нагрузкам, а внутренний триплекс (8+8 мм) гарантирует безопасность и осколоудержание для посетителей под куполом.
Низкоэмиссионное покрытие LOW-E (LYE-70, однослойное серебряное): Нанесено на поверхность №2 (внешняя сторона наружного стекла). Обеспечивает энергоэффективность купола, снижая теплопотери зимой и уменьшая перегрев в солнечные дни, что критически важно для сохранения комфортного микроклимата внутри.
Аргоновое заполнение (12AR, 90%): Повышает теплоизоляцию всего стеклопакета.
Закаленное стекло (Fully Tempered) во всех слоях: Все компоненты прошли HST-тест (Heat Soak Test) для минимизации риска спонтанного разрушения от никель-сульфидных включений.
Осветленное стекло (Low-Iron) и PVB-пленка: Максимальная прозрачность без зеленоватого оттенка и защита от УФ-излучения (до 99%).
Архитектурные и конструктивные решения для объекта
Геометрия «летающей тарелки»: Комбинация сферических сегментов разной кривизны формирует органическую, футуристическую форму, парящую над ландшафтом. Двухрадиусное стекло YBG Glass точно повторяет эту сложную геометрию.
Комфорт и устойчивость: Благодаря тройному остеклению (толстое наружное стекло + камера + триплекс) и энергосберегающему покрытию, купол поддерживает комфортную температуру внутри в любую погоду.
Светопрозрачность и безопасность: Сочетание осветленного стекла и внутреннего триплекса обеспечивает панорамный обзор и безопасность посетителей, находящихся под куполом.
Статус проекта
Реализован. Объект функционирует в штатном режиме.
