Структурный триплекс

Структурный триплекс — многослойное стекло на основе иономерной пленки SentryGlas® (Kuraray), обеспечивающее принципиально иные характеристики прочности и жесткости по сравнению с традиционным PVB-триплексом. Предназначен для нагруженных конструкций, где стекло работает как несущий элемент, воспринимая нагрузки, сопоставимые с металлическими конструкциями.

1. Проработаем ваше техническое задание и оптимизируем конструкцию

2. Подберем конфигурацию для максимальной прочности

3. Изготовим триплекс любых форматов для стеклопакетов

Наше оборудование позволяет изготавливать крупногабаритные несущие элементы:
- Максимальный размер: до 17 000 × 3 300 мм,
- Толщина готового изделия: до 70 мм (5 слоев по 12 мм + SGP),
- Количество слоев: от 3 до 9 (нечетное — для симметрии и минимизации коробления),
- Соотношение сторон: до 1:10 для полов, до 1:20 для фасадов.

4. Применяем только сертифицированные материалы

Используем сырье, которое обеспечивает прогнозируемую несущую способность:
- Стекло: закаленное (FT) по EN 12150, термоупрочненное (HS) по EN 1863 — только с подтвержденной прочностью на изгиб (≥120 Н/мм² для FT),
- Пленки SG: SentryGlas® Xtra (Kuraray) — только сертифицированные партии,
- Пленки PVB: для комбинированных слоев (например, внешний PVB для акустики + внутренний SGP для жесткости),
- Сертификация: заводской сертификат соответствия EN 14449 + протокол испытаний на 4-точечный изгиб.

5. Выполним любую дополнительную обработку

Вы получите изделия, готовые к монтажу без доработок. В рамках одного заказа выполним:
- Фрезеровку пазов под скрытый крепеж (на плоском стекле до закалки),
- Алмазное сверление отверстий под спайдеры (с зенковкой под потайную головку),
- Шлифовку и полировку кромки до Rz < 6,3 мкм (для исключения микротрещин, снижающих прочность).

6. Гарантируем качество на каждом этапе

7. Доведем проект до полной заводской готовности

Мы берем на себя всю ответственность за результат. Вы получаете:
- Готовые к монтажу несущие элементы с паспортом качества (включая протокол Pummel-Test и данные по прочности на изгиб)
- Сертификаты соответствия EN 14449, ASTM C1172, а также сертификат Kuraray на применение SentryGlas (№ KCN-SG2103b),
- Упаковку в стальные пирамиды с мягкими прокладками (исключение точечного контакта),
- Техническое сопровождение, расчет узлов крепления и доставку по России и СНГ.

В зависимости от проекта предложим:
- Иономерные пленки SentryGlas® Xtra — модуль сдвига G = 0,33 МПа (против G = 0,006 МПа у PVB),
- Жесткость при изгибе: работа без стального каркаса (собственная несущая способность),
- Долговечность: без помутнения и расслоения (ускоренные испытания на 50 лет),
- Предел прочности на разрыв: >40 МПа (SentryGlas) против >20 МПа (PVB),
- Рабочие нагрузки: до 5 кН/м² для стеклянных полов (ходовые), до 3 кН/м² для навесных фасадов.

Примем ваш проект или ТЗ в работу, проанализируем нагрузки и предложим оптимальное исполнение. Наши инженеры проверят несущую способность вашей конструкции и технологичность изготовления. При необходимости скорректируем ТЗ — подберем количество слоев, толщину стекла и тип пленки (PVB или SentryGlas) под ваши требования по нагрузкам и предельному прогибу (L/200, L/300, L/400), чтобы вы не переплачивали за избыточную прочность.

Дорожная карта производства структурных триплексов под Ваш проект

КОНСУЛЬТАЦИЯ

Многоступенчатая система контроля исключает риски:
- Контроль прочности закаленного стекла (испытание на осколочность, полярископ),
- Контроль чистоты помещения (ISO 7) и влажности (≤55%) при склейке,
- Pummel Test — (разрушающий контроль на образцах),
- Испытание на 4-точечный изгиб — по требованию (для несущих конструкций),
- Визуальный контроль и ультразвуковой контроль скрытых дефектов (по требованию).

НЕСУЩАЯ
СПОСОБНОСТЬ

безопасность

ПРОЗРАЧНОСТЬ И ДОЛГОВЕЧНОСТЬ

Даже при разрушении стекло сохраняет целостность в раме и продолжает нести нагрузку, что критично для ограждений, полов и мостиков.

SentryGlas триплекс воспринимает нагрузки, сопоставимые с металлическими конструкциями — прочность на сдвиг в 5 раз выше, а жесткость в 100 раз выше, чем у PVB.

Коэффициент пожелтения
SentryGlas® <1,5 (у PVB — 6–12), что гарантирует сохранение оптических свойств на десятилетия без изменения цвета.

Механическая обработка:
Обработка кромки (торца):
Прямолинейная обработка.
Для прямых торцов доступны все стандартные виды кромки: еврокромка (полированная), шлифованная кромка (матовый ровный торец) и фацет (декоративная полировка под углом).
Криволинейная обработка:
Для гнутых изделий обработка радиусных торцов выполняется на специализированных станках с ЧПУ, гарантирующих идеальное повторение геометрии и высокое качество полировки по всей длине криволинейной кромки.
Сверление отверстий:
Алмазное сверление отверстий различного диаметра в готовом структурном триплексе под крепления и фурнитуру.
Для структурного SG-триплекса, применяемого в спайдерных фасадах и нагруженных конструкциях, сверление отверстий должно выполняться с особой точностью, зоны отверстий требуют специального усиления для сохранения несущей способности.
Фрезеровка пазов и выборок:
Для создания скрытых креплений или сложных соединений выполняются фрезерованные пазы на многоосевых обрабатывающих центрах с ЧПУ (макс. размер обработки: 12 000 × 3 660 мм).

Декорирование готовых гнутых изделий (после ламинации):

Пескоструйное матирование:
Создание матового рисунка или равномерного фона на поверхности структурного триплекса путём обработки абразивом под давлением через трафарет. Для структурного SG-триплекса возможно как сплошное матирование, так и нанесение сложных изображений.
Химическое травление:
Нанесение рисунка воздействием специальных составов через защитный трафарет, позволяющее получать матовые и прозрачные участки с различной глубиной обработки.
Декоративные плёнки:
Оклеивание поверхности цветными, зеркальными, матовыми плёнками или плёнками с имитацией текстур.

Декорирование внутри структуры гнутого триплекса (на этапе сборки до ламинации):

Цветные SentryGlas-плёнки:
Структурный триплекс может изготавливаться с использованием цветных плёнок SentryGlas®, сохраняющих все прочностные характеристики стандартного SentryGlas.
Металлические сетки и ткани:
Встраивание медных, стальных сеток между слоями SentryGlas-триплекса для декоративных и защитных функций.
Фотопечать на плёнке:
Полноцветные изображения, нанесённые на прозрачную плёнку и встроенные между слоями структурного триплекса.
Преимущества внутреннего декорирования SG-триплекса: защита декора от повреждений и УФ, стойкость цвета, сохранение структурных свойств, лёгкий уход.

Фасадные системы
Стеклянные рёбра (Glass fin)
Вертикальные или наклонные элементы из многослойного стекла, устанавливаемые перпендикулярно плоскости фасада. Они выполняют несущую функцию, заменяя стальные или алюминиевые стойки, и позволяют создавать полностью светопрозрачные фасады с максимальной прозрачностью и минимальным использованием металла.

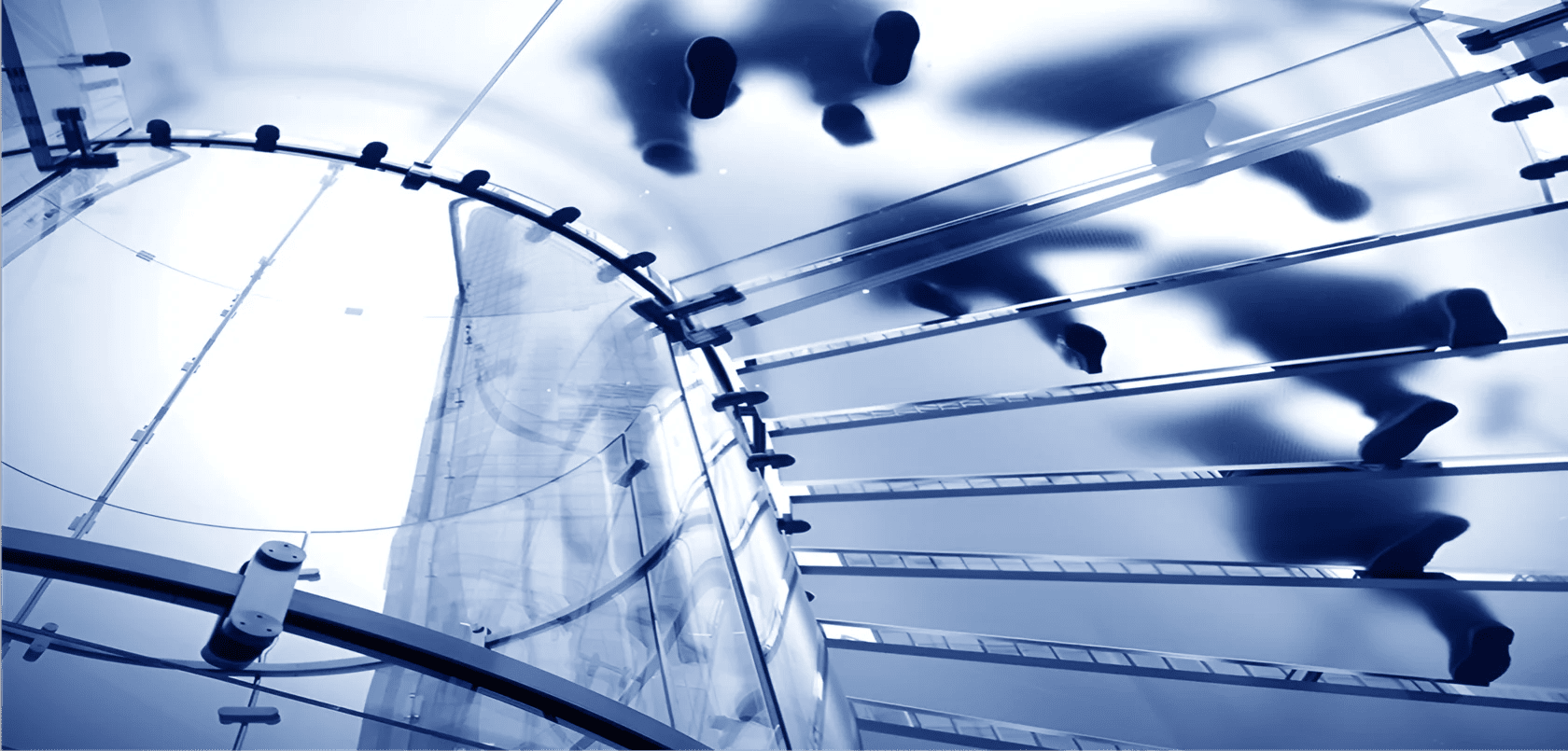

Стеклянные полы, мостики и смотровые площадки
Для горизонтальных и наклонных конструкций, подверженных пешеходным нагрузкам, SentryGlas является обязательным материалом благодаря своим прочностным характеристикам.
Купольные конструкции и светопрозрачные кровли
SentryGlas-триплекс позволяет создавать большепролётные светопрозрачные конструкции без внутренних опор.
Точечно-закреплённые (спайдерные) фасады
Система Planar™/SentryGlas® — совместная разработка Pilkington и DuPont (ныне Kuraray) для создания большепролётных фасадов с точечным креплением.
Преимущества комбинации:

Снижение толщины стекла на 15% по сравнению с PVB-аналогами;
Увеличение прочности на 66%;
Сохранение несущей способности даже при разрушении всех слоёв.

Ограждения и парапеты
Минимально поддерживаемые конструкции: SentryGlas-триплекс идеально подходит для ограждений с минимальным обрамлением (frameless), где важна эстетика и безопасность.
Применения:

Ограждения балконов и террас (ветровые нагрузки, безопасность);
Лестничные ограждения (ударные нагрузки, постразрушительная целостность);
Парапеты с точечным креплением.

Аквариумы и зоологические объекты
Специальные инженерные решения
Системы с защитой от ураганов:
Изначально SentryGlas® разрабатывался для остекления в ураганоопасных регионах, что подтверждает его исключительную надёжность при экстремальных ветровых нагрузках.

Этап 1. Инженерная консультация и анализ проекта
Обсудите проект с инженером YBG Glass. На этом этапе важно передать:

Чертежи или 3D-модель с размерами и конфигурацией;
Тип конструкции: стеклянные рёбра (fins), спайдер-фасад, пол, мостик, ограждение;
Расчётные нагрузки: ветровые, снеговые, пешеходные, ударные;
Тип крепления: точечное (спайдеры), линейное, скрытое.

Этап 2. Инженерный расчёт
На основе полученных данных инженер YBG Glass проводит специализированный расчёт:

Определение необходимой толщины и количества слоёв SGP-плёнки (SentryGlas®);
Расчёт прогибов под нагрузкой (FEM-анализ по запросу);
Проверка напряжений в зонах отверстий и креплений;
Расчёт на пост-разрушительную ситуацию (сохранение целостности).

Этап 3. Изготовление оснастки
Для гнутых изделий изготавливается прецизионная форма-матрица, точно соответствующая заданной геометрии.
Этап 4. Изготовление мастер-образца (опционально)
Для сложных проектов возможен пробный образец для верификации расчётов, согласования узлов крепления и качества обработки.
Этап 5. Производство и контроль качества изготовления

Раскрой и обработка кромки (до 17 000 × 3 660 мм);
Сверление отверстий и фрезеровка пазов (5-осевой ЧПУ-центр);
Моллирование (для гнутых конструкций) на прецизионных матрицах;
Сборка пакета в «чистом помещении» с контролем влажности;
Автоклавная ламинация (до 17 000 × 3 300 мм) по режимам Kuraray;
Контроль качества: визуальный, геометрический, Pummel Test (адгезия).

Сроки изготовления
Сроки зависят от сложности заказа.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов и подписания спецификации.
Доставка и сопровождение

Паспорт качества и сертификат соответствия ГОСТ 33003-2014;
Сертификат Kuraray на применение SentryGlas®;
Протоколы испытаний (по запросу);
Упаковка в специализированные пирамиды;
Доставка по России и СНГ.

Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
