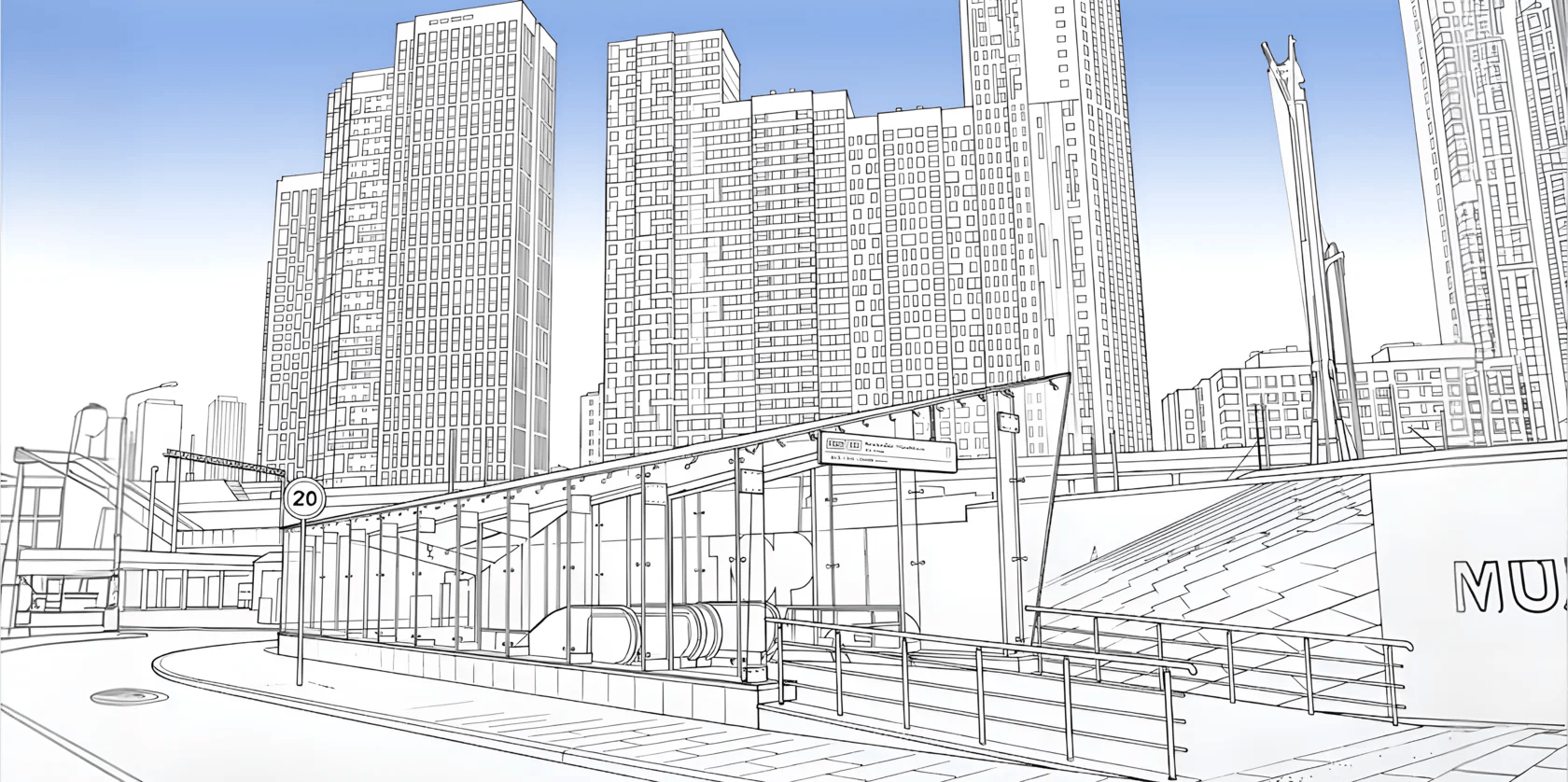

Цельноостекленный павильон (МЦД-1, Тестовская)
Павильон представляет собой современный цельноостекленный объект городской транспортной инфраструктуры. Конструкция полностью выполнена из многослойного стекла, формирующего несущий каркас, фасадное остекление и светопрозрачную кровлю. Основная архитектурная задача — создание «невидимого» объема с максимальным естественным освещением, обеспечивающего визуальную открытость пространства и высокую пропускную способность пассажирской зоны. Павильон органично интегрирован в застройку делового центра Москва-Сити.
Техническое задание
Изготовление и поставка структурного триплекса для несущего каркаса, фасадного остекления и кровли павильона. Особые требования: высокая несущая способность (сложная структурная геометрия без металлического каркаса), прохождение HST-теста, применение пленок Kuraray SentryGlas® (SG). Конструкция должна быть устойчива к постоянным низкочастотным колебаниям от проходящих поездов, безопасна при большом скоплении людей, устойчива к ветровым и снеговым нагрузкам.
Спецификация изделий
Изделие 2.
Стойка для крепления фасадного остекления:
10 LI (FT) HST – 1,52 SG – 10 LI (FT) HST – 1,52 SG – 10 LI (FT) HST – 1,52 SG – 10 LI (FT) HST (4 слоя стекла 10 мм, 3 слоя SGP 1,52 мм, общая толщина ≈ 44,56 мм)
Описание изделия
Конструктивная формула
10 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
10 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
10 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
10 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
Инженерные решения
Локация
Россия, г. Москва, станция МЦД Тестовская (участок Одинцово — Лобня, МЦД-1), непосредственно у башни «Москва-Сити».
Россия, г. Москва, станция МЦД Тестовская (участок Одинцово — Лобня, МЦД-1), непосредственно у башни «Москва-Сити».
Изделие 3.
Фасадная панель (навесное остекление):
10 LI (FT) HST – 1,52 SG – 10 LI (FT) HST (2 слоя стекла 10 мм, 1 слой SGP 1,52 мм, общая толщина ≈ 21,52 мм)
Описание изделия
Конструктивная формула
10 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
10 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
Инженерные решения
Изделие 4.
Кровельное остекление и стеклянный прогон
12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST (3 слоя стекла 12 мм, 2 слоя SGP 1,52 мм, общая толщина ≈ 39 мм)
Описание изделия
Конструктивная формула
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
Инженерные решения
Изделие 1.
Несущий каркас (стеклянные рамы, балки, колонны):
12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST – 1,52 SG – 12 LI (FT) HST (6 слоев стекла 12 мм, 5 слоев SGP 1,52 мм, общая толщина ≈ 79,6 мм)
Описание изделия
Конструктивная формула
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
1,52 мм – межслойная пленка SGP (SentryGlas®)
12 мм – осветленное (Low-Iron) закаленное стекло (FT) с HST
Инженерные решения
Двухслойный триплекс (2 слоя стекла, 1 слой SGP): Толщина пакета 21,52 мм.
Высокая прозрачность, безопасность и устойчивость к ударным нагрузкам.
Нижняя кромка защищена нержавеющим профилем YM17 AISI316.
Высокая прозрачность, безопасность и устойчивость к ударным нагрузкам.
Нижняя кромка защищена нержавеющим профилем YM17 AISI316.
Многослойная структура (6 слоев стекла, 5 слоев SGP): Толщина пакета 79,6 мм (6×12 мм стекло + 5×1,52 мм SGP). Обеспечивает исключительную жесткость и несущую способность для замены традиционных стальных колонн.
Структурная пленка SGP (SentryGlas®): Иономерная пленка Kuraray, обеспечивающая высокую прочность на сдвиг и пост-разрушительную целостность.
HST-тест: Каждое стекло прошло Heat Soak Test, минимизирующий риск спонтанного разрушения от никель-сульфидных включений.
Структурная пленка SGP (SentryGlas®): Иономерная пленка Kuraray, обеспечивающая высокую прочность на сдвиг и пост-разрушительную целостность.
HST-тест: Каждое стекло прошло Heat Soak Test, минимизирующий риск спонтанного разрушения от никель-сульфидных включений.
Трехслойная конструкция (3 слоя стекла, 2 слоя SGP): Толщина пакета ≈ 39 мм.
Светопрозрачность: Максимальное естественное освещение пассажирской зоны.
Надежность: Восприятие снеговых и ветровых нагрузок, безопасность при эксплуатации.
Светопрозрачность: Максимальное естественное освещение пассажирской зоны.
Надежность: Восприятие снеговых и ветровых нагрузок, безопасность при эксплуатации.
Четырехслойная конструкция (4 слоя стекла, 3 слоя SGP): Толщина пакета 44,56 мм.
Триплекс: Высокая прозрачность, безопасность и устойчивость к ударным нагрузкам.
Монтаж: Крепление к стеклянным ребрам посредством спайдерного крепления и стеклодержателей KIN LONG.
Триплекс: Высокая прозрачность, безопасность и устойчивость к ударным нагрузкам.
Монтаж: Крепление к стеклянным ребрам посредством спайдерного крепления и стеклодержателей KIN LONG.
Архитектурные и конструктивные решения для объекта
Полностью стеклянный несущий каркас: Шестислойные триплексы Glass fin (79,6 мм) заменяют традиционные стальные колонны, создавая эффект «парящего» объема.
Скрытое крепление: Применение спайдерной системы KIN LONG.
Соответствие стандартам: Все стекла сертифицированы по ГОСТ 30826-2014, крепеж — нержавеющая сталь AISI 316.
Статус проекта
Рабочая документация разработана ООО «КИЛБИ Констракшн» ( EAST-WEST GROUP). Проект реализован в рамках развития сети МЦД-1 «Одинцово-Лобня». Введен в эксплуатацию 20 апреля 2026 года
Полностью стеклянный несущий каркас: Шестислойные триплексы Glass fin (79,6 мм) заменяют традиционные стальные колонны, создавая эффект «парящего» объема.
Скрытое крепление: Применение спайдерной системы KIN LONG.
Соответствие стандартам: Все стекла сертифицированы по ГОСТ 30826-2014, крепеж — нержавеющая сталь AISI 316.
Статус проекта
Рабочая документация разработана ООО «КИЛБИ Констракшн» ( EAST-WEST GROUP). Проект реализован в рамках развития сети МЦД-1 «Одинцово-Лобня». Введен в эксплуатацию 20 апреля 2026 года
